一文带你快速了解维安便携式储能全套方案

便携式储能，移动储能的下一个蓝海

便携式储能的由来

一是户外领域:在户外活动中，便携储能产品可以给手机、电脑等个人数码产品充电，可以给烤炉、电饭锅、冰箱、暖炉、照明灯具等电器提供短时供电，还可以用来给车辆打火启动和应急照明、 SOS 求救提供临时电源。

二是应急领域:在自然灾害等突发情况下，便携储能产品可以作为应急电源给家庭供电。

便携式储能的分类

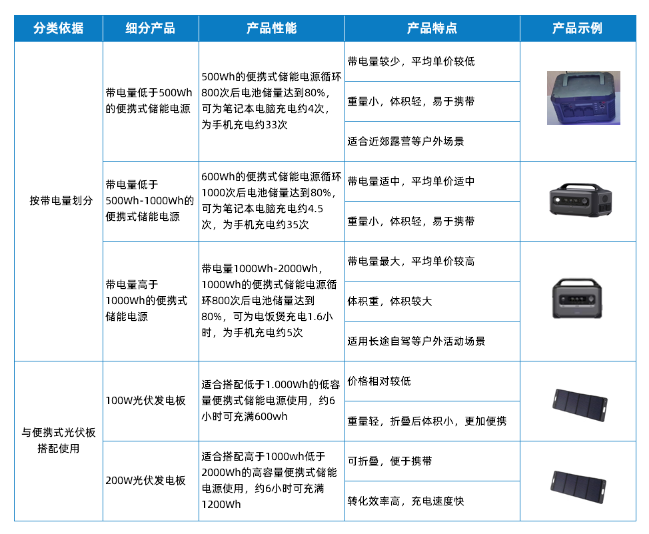

按照功率能量存储可将便携式储能分为低于500Wh、500-1,000Wh、超过1,000Wh的电源，与之搭配的太阳能光伏板，现在市面上比较主流的功率有100W和200W。

便携式储能与其它供电产品的对比

便携式储能电源具有重量轻、安全便携、操作简单、无噪音、绿色环保等优点，未来可广泛替代小型燃油发电机；2016年左右，中国各品牌陆续推出便携式储能电源产品，行业进入发展期。

便携式储能的前景

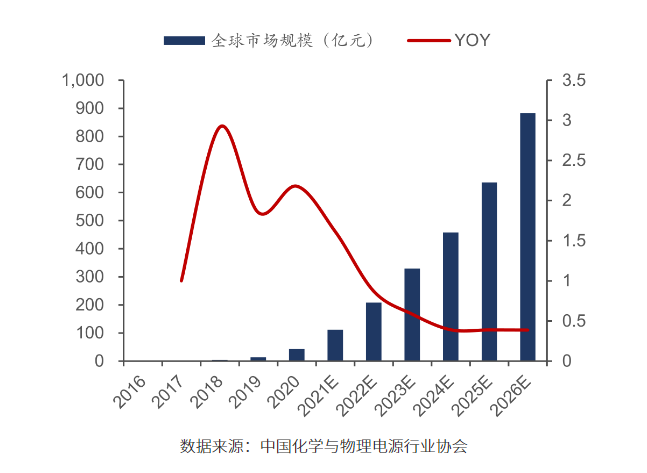

据中国化学与物理电源行业协会发布的数据统计：自2016年至2021年，全球便携式储能市场规模由0.6亿元上涨至111.3亿元，上涨超百倍。2016年国内便携式储能行业产值仅0.5亿元，2021年增长到92.2亿元，CAGR年复合增长率）达183.89%。

美国人因热爱户外活动，为全球最大便携式储能市场，其销售占比约47.3%；日本市场占比约29.6%，主要用于应急。虽然中国便携式储能起步晚，但经过多年的发展，已成为全球最大的便携式储能生产国和出口国，全球超90％的应急储能产品来自中国，拥有超2万家相关企业。未来便携式储能产品的应用场景将会更加广泛，使用需求也会不断增加。

数据来源：中国化学与物理电源行业协会

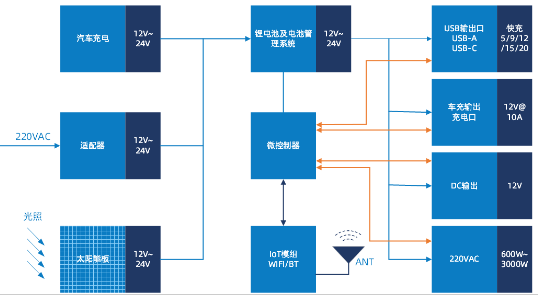

维安围绕便携式储能应用做了一系列布局，从拓扑图中可以看出便携式储能应用电路分为电源部分、控制部分、通信部分。整体由微控制器来控制各功能模块，电池管理系统进行充放电管理和安全保护，WiFi模组和IoT模组进行远程控制和设备状态感知，以此达到交流220V输入输出，直流12V~24V输入输出的效果。

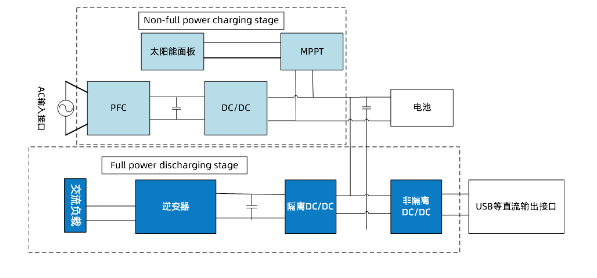

便携式储能的储能和供电部分

储能部分：一般有两种方式，市电和太阳能充电：

1、市电充电通常由PFC和隔离DC-DC组成;

2、太阳能充电通常由光伏面板和MPPT组成。

供电部分：交流输出和直流输出组成：

1、交流输出通常由隔离DC-DC和逆变组成；2、直流输出通常由非隔离DC-DC组成。

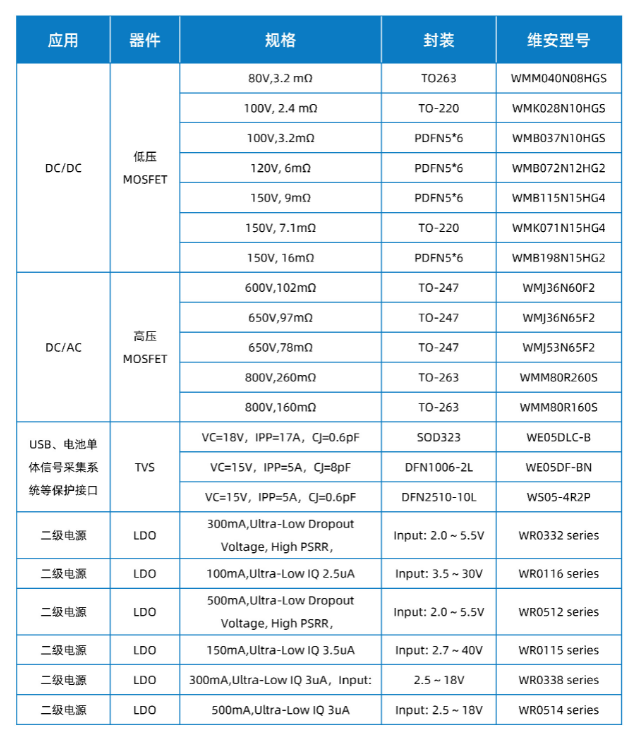

维安便携式储能的储能和供电推荐物料

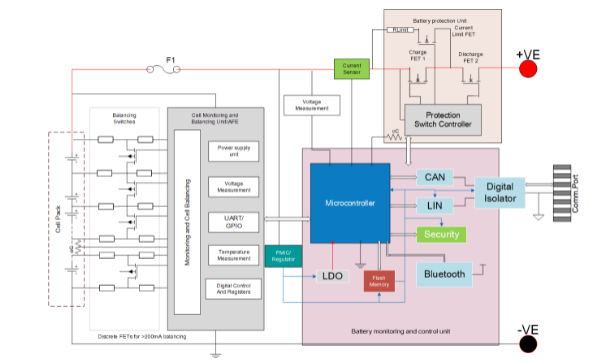

便携式储能的BMS部分

BMS主要实现电池状态检测、电池状态分析、电池安全保护、能量控制管理、电池信息管理等五个基本功能：

一、状态监测：实时采集电池充放电状态。采集的数据有电池总电压、电池总电流、每包电池测点温度以及单体模块电池电压等。

二、状态分析：能量系统即时采集充放电电流、电压等参数，通过相应的算法进行SOC的估计。

三、安全保护：根据电池的电流、电压、温度信息，计算电池的功率与电流限值，同时在发生严重的过流、过充过放、过温问题时，及时报警，并进行相应地故障处理。

四、能量控制管理：充电放电时进行合理的电流控制，防止出现过充过放故障。在单体间电池SOC出现一定程度的差别时进行均衡，防止出现安全问题。

五、电池信息管理：将电池的主要信息如电流、电压、温度、SOC、SOH等值进行记录。同时在电池出现故障或即将出现故障时，进行提醒。

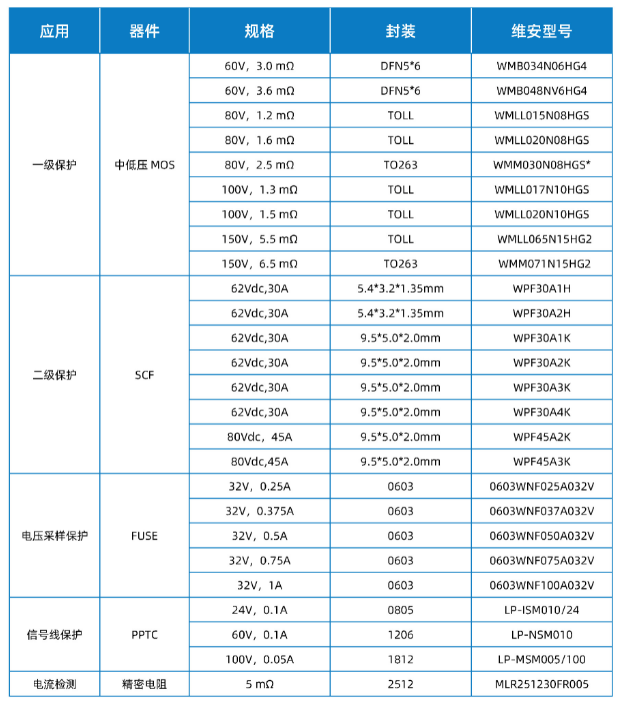

维安便携式储能BMS推荐物料

维安作为保护和功率控制产品的主要提供商，凭借多年的半导体器件研发专长，深度结合专业的方案研发团队，可以从整体系统出发,让具有多种功能的半导体产品在整个系统中各司其职，为客户打造出高效可靠完的系统级解决方案。
