日清纺 R1540系列 高抗噪性42V输入电压 70mA 电压跟踪器

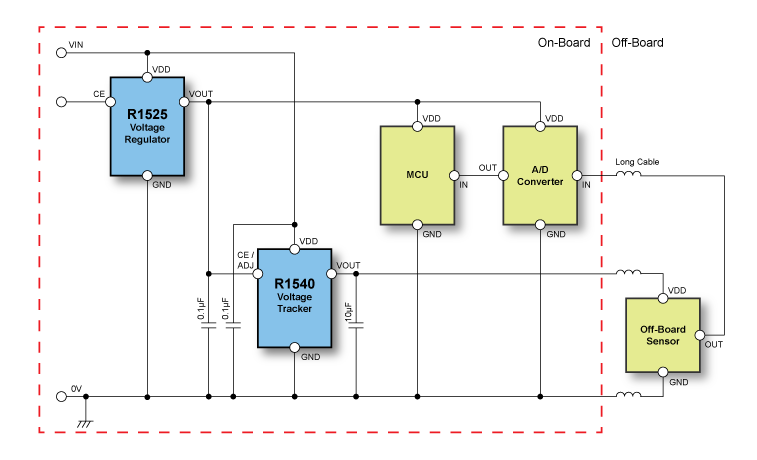

当今的汽车配备了越来越多的用于各种目的的电子系统,所有这些系统都需要从主电压源提供给较低的次级电源。电源管理通常由车载电源执行,但是外部传感器和模块必须在整车中进行布线,并且要暴露在恶劣的条件下。必须确保主电源在外部设备发生故障时仍能正常工作,并且ECU处理器或其他基本电路也能继续执行其任务。因此,使用所谓的电压跟随器是一种流行的措施,如R1540,其中参考电压复制了高跟随精度,电子系统的安全水平普遍提高。另一个优势是共享热量,由于总负载现在在电压调整器和电压跟随器之间共享,所以损耗降低。

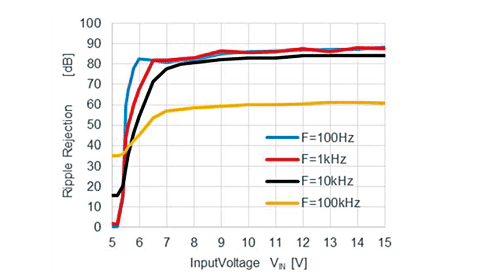

EMI,PSSR和瞬态响应:
CIN = none, COUT = Ceramic 10 μF,
Ta = 25°C, VIN = 5 V <=> 15 V, VCE/ADJ = 5 V稳压器的输出电压可能会因电磁噪声干扰(EMI)而变化,内置先进技术可防止此类电压变化。 根据我们实验室进行的严格测试,已证实R1540在宽频带(150 kHz至1 GHz)内具有出色的抗EMI噪声能力。 此外,它具有80 dB的高纹波抑制比,并且对输入和负载瞬态具有快速响应。 R1540具有稳定的操作,必须使用最小值为10 μF的陶瓷输出电容器。
宽工作电压范围:
新CMOS-based R1540具有足够的强度,可以在恶劣的条件下生存。 它的最高工作电压为42 V,最大额定值为50 V。它甚至可以承受60 V的负载突降浪涌峰值电压,且持续时间少于200 ms。 最低工作电压始于3.5 V,这使得R1540即使在严酷的起动条件下也适合使用。 该产品将以面向消费类,工业和汽车应用市场的版本提供,并具有针对每种用途的定制工作温度范围,分别为-40至105°C,-50至125°C和-40至125°C。 至于汽车版本,它计划很快成为符合AEC-Q100的标准。 输出电压通过Laser-Trimming在内部固定,可以在2.2至14 V的范围内设置。
保护电路:
R1540具有一系列安全功能,可保护IC和应用程序的其他部分免遭潜在的损坏和缺陷。
过电流保护,在过载情况下限制输出电流。
短路保护,检测短路并将输出电流降至安全水平。
当检测到温度超过165°C时,热保护功能将关闭输出电压,并在达到135°C的温度后再次恢复正常工作。
采用HSOP-8E封装的R1540S安排了特殊的布局,以防止相邻引脚短路时发生故障。 所有四个端子都通过未连接的相邻引脚隔离。
应用领域:
该电压跟随器的目标应用是,例如带有远程传感器或模块的汽车或工业应用。 R1540有两种封装形式; 常规的SOT-23-5和更大的HSOP-8E封装。样品和评估板可通过我们的全球区域分销商网络以及在线分销商Mouser和Chip1Stop获得。
综上所述
新型R1540电压跟随器是我们产品系列中的全新产品,是我们汽车解决方案产品组合中受欢迎的产品。 其显着特点是其对EMI噪声的强大抵抗力以及对线路和负载瞬变的快速响应能力。这使R1540成为用于噪声敏感型设备的可靠设备。
