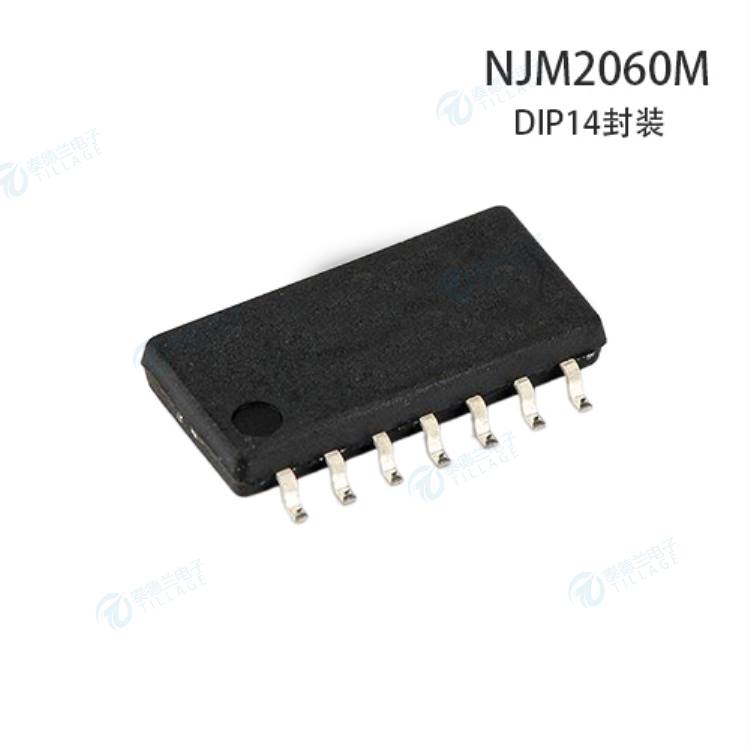

产品名称:四路通用运算放大器
产品系列:NJM2060M
代理品牌:NJRC日清纺
产品封装:DIP14
交期时间:现货一般当天交货,预定需电话详情.
发货货仓:深圳/香港/苏州
热门标签:运算放大器,四路通用运算放大器,运放
咨询热线:0755-83322522 在线咨询
产品名称:四路通用运算放大器
产品系列:NJM2060M
代理品牌:NJRC日清纺
产品封装:DIP14
交期时间:现货一般当天交货,预定需电话详情.
发货货仓:深圳/香港/苏州
热门标签:运算放大器,四路通用运算放大器,运放
咨询热线:0755-83322522 在线咨询
一般说明
NJM2060 集成电路是一种高增益、宽带宽、四路运算放大器,能够将 20V 峰峰值驱动到 400Ω 负载。 NJM2060 结合了 NJM2058 的许多特性,并提供了更宽的带宽和更高的压摆率,使 NJM2060 成为有源滤波器、数据和电信以及许多仪器应用的理想选择。 NJM2060 在表面贴装微型封装中的可用性允许 NJM2060 用于需要非常高封装密度的关键应用。 NJM2060 的每个放大器都具有与 NJM4560 相同的电气特性.
器件型号 | 封装 外形图 | 引脚数 | Material Declaration (RoHS/Halogen) | 引脚 电镀层 成分 | 单品重量(mg) (参考值) | 回流焊 实装 | 流焊 实装 | 手工 实装 | 包装 形式 | MSL | 推荐焊接时 引脚排列方法 |
---|---|---|---|---|---|---|---|---|---|---|---|
NJM2060D | ![]() | 14 | ![]() | Sn2Bi | 1130 | - | 可 | 可 | 一般 | - | - |
NJM2060M | ![]() | 14 | ![]() | Sn2Bi | 182 | 可 | 可 | 可 | 一般 | 1 | ![]() |
NJM2060V | ![]() | 14 | ![]() | Sn2Bi | 65 | 可 | 可 | 可 | 一般 | 1 | ![]() |
特征
● 工作电压(±4V~±18V)
● 低噪声电压(RIAA 1.2µVrms 典型值)
● 压摆率(典型值 4V/µs)
● 单位增益带宽(典型值 10MHz)
● 高输出电流(25mA)
● 封装外形 DIP14、DMP14、SSOP14
● 双极技术
