产品名称：DC-DC开关稳压器
产品系列：R1207
代理品牌：日本理光

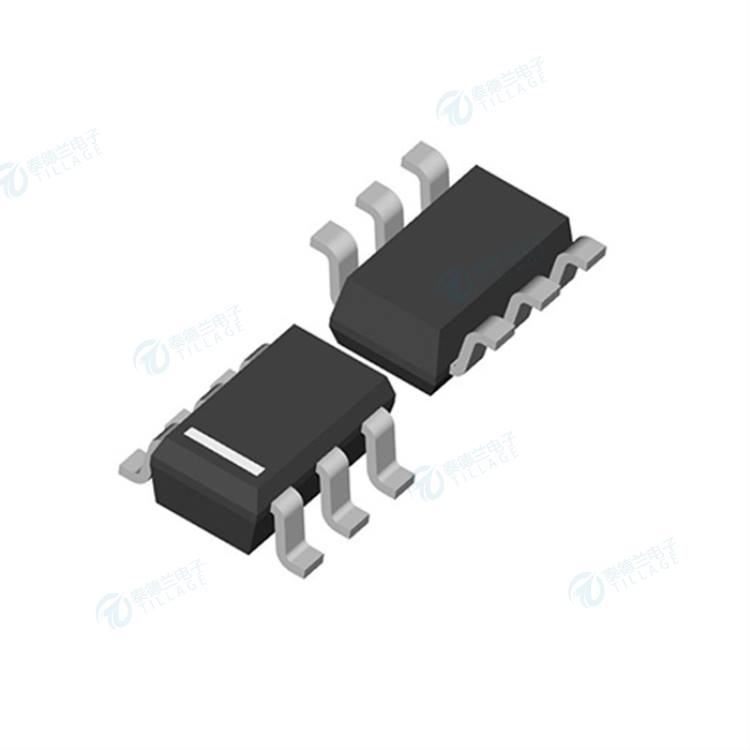

产品封装：SOT-23-6
交期时间：现货一般当天交货，预定需电话详情.
发货货仓：深圳福田华强北
热门标签：dcdc转换器，升压DC/DC转换器，dcdc升压芯片选型，dc/dc电源转换器
咨询热线：0755-83322522 在线咨询
理光 R1207系列 DC-DC开关稳压器
全新包装/正品保证/海量现货/售后无忧
现货推荐
recommended
联系电话
recommended
联系人：商务接待
电 话：0755-8332 2522
传 真：0755-8364 8400
地 址：深圳市福田区彩田南路2010号中深花园A座六层
产品概况
产品特点
相关下载
【功能介绍】
R1207系列：
用于白光LED/PMLED的和通用型的脉宽调制升压DC/DC转换器。
R1207系列是基于CMOS的PWM升压DC/DC转换器，经过优化，可用恒流驱动白色LED和PMOLED。有两种类型。A版本针对PMOLED的通用或驱动进行了优化，B/C版本针对恒流白光LED的串行驱动进行了优化。
R1207包括二极管、欠压锁定电路(UVLO)、软启动电路和过压保护电路(OVP)、过热关断电路。只需使用电感、电阻器和电容器作为外部元件，就可以高效率地驱动白光LED。B/C版本可以使用反馈电阻(R1)设置LED电流。LED的亮度和软启动时间可以通过向CE引脚施加脉宽调制信号(200 Hz到300 kHz)来调整。
TSOT-23-6封装有R1205N和R1207N两种不同的引脚布局。
【规格/数据表】
| 项目 | 消费 |
输入电压范围 | 1.8 V to 5.5 V (6.5 V) |
工作温度范围 | -40°C to 85°C (125°C) |
电源电流 | Typ. 800 µA |
待机电流 | Typ. 1 µA |
输出电压范围 | Externally Adjustable: Max. 24.2 V |
反馈电压 | 1.0 V (R1207N8xxA) |
反馈电压精度 | ±15 mV (R1207N8xxA) |
驱动器导通电阻 | Typ. 1.35 Ω |
振荡器频率 | Typ. 1.2 MHz |
最大占空比 | Typ. 91% |
封装 | TSOT-23-6 |
【说 明】
如需更多DC-DC开关稳压器相关产品规格书、原理图、封装图、管脚图、电路图、选型表、停产表、命名规则、宣传彩页等资料，可到相关下载、帮助支持版块页面进行下载。
如果您依然无法在本站找到您想要的相关产品DC-DC开关稳压器资料，建议您联系本站在线客服咨询，感谢您的支持。
【品质/封装】
产品名称 | 对应 | 封装 | 标注 | 信赖性 |
R1207N8x3x-TR-FE |
| TSOT23-6 | R1207N | R1207N-FE |
有关产品的详细信息，请参见数据表。
封装文件包括封装尺寸，卷带规格，卷带盘尺寸，功耗和建议的焊盘图案。
请联系我们以获取未发布的可靠性信息。
